0.2%的微调，1000倍的跨越——认识耐蚀王牌 TA9 钛合金

在化工、海洋、冶金这些"刀光剑影"的腐蚀战场里，设备选材就是一场赌局。赌赢了，安稳运行十年八年；赌输了，管路穿孔、设备趴窝，停工一天的损失就够你头疼半个月。

纯钛耐蚀性已经不错了，但遇到高温盐酸、浓硫酸这些"硬茬"，照样扛不住——点蚀、缝隙腐蚀说来就来。

工程师们需要一个"防守型选手"：不需要多强壮，但腐蚀环境中必须稳如磐石。

TA9（Ti-0.2Pd，Grade 7）就是为这个需求而生的。

一、TA9 是什么？一句话讲清楚

TA9 是在工业纯钛基体中精确添加 0.12%~0.25% 钯（Pd）元素形成的二元合金。对应国际牌号 ASTM Grade 7，中国国标牌号 TA9。

别小看这 大约0.2% 的钯。

它从根本上改变了钛材在还原性酸中的电化学行为——表面氧化钛（TiO₂）钝化膜在酸性恶劣工况下依然坚固稳定，让纯钛在强酸面前"一触即溃"的点蚀难题被彻底解决。

一个直观的数字：在沸腾的 25% 盐酸溶液中，TA2 工业纯钛的腐蚀速率为 0.1 mm/年，而 TA9 仅为 0.0001 mm/年——相差整整 1000 倍。

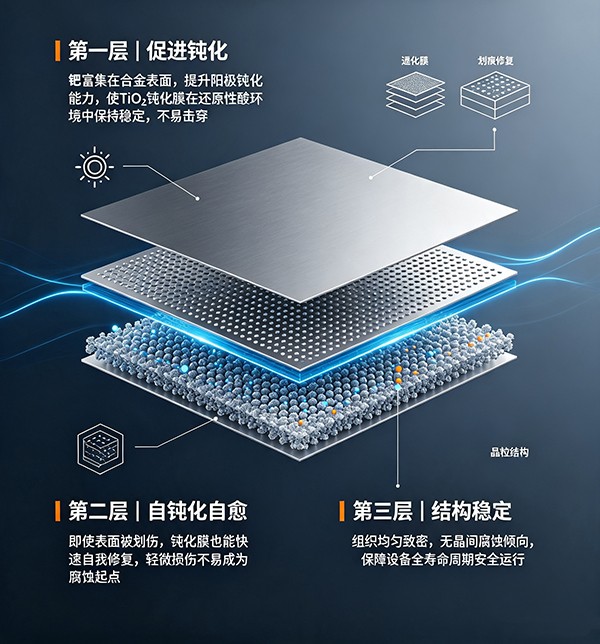

二、为什么钯这么神奇？

钯元素的加入带来三重防护：

第一层：促进钝化。钯富集在合金表面，提升阳极钝化能力，使 TiO₂ 钝化膜在还原性酸环境中保持稳定，不像纯钛那样容易被击穿。

第二层：自钝化自愈。即便表面被划伤，钝化膜也能快速自我修复，恢复防腐保护。这意味着设备在运输、安装、运行中的轻微损伤不会成为腐蚀起点。

第三层：结构稳定。组织均匀致密，没有晶间腐蚀倾向，保障设备全寿命周期的运行安全。

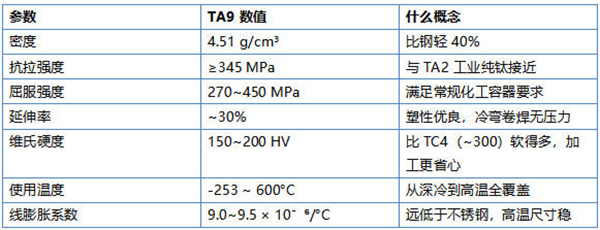

三、核心性能速览

关键认知：TA9 的定位从来不是"高强"而是"强耐蚀"。它的力学性能和纯钛一个水平，但耐蚀性能是对纯钛的降维打击。

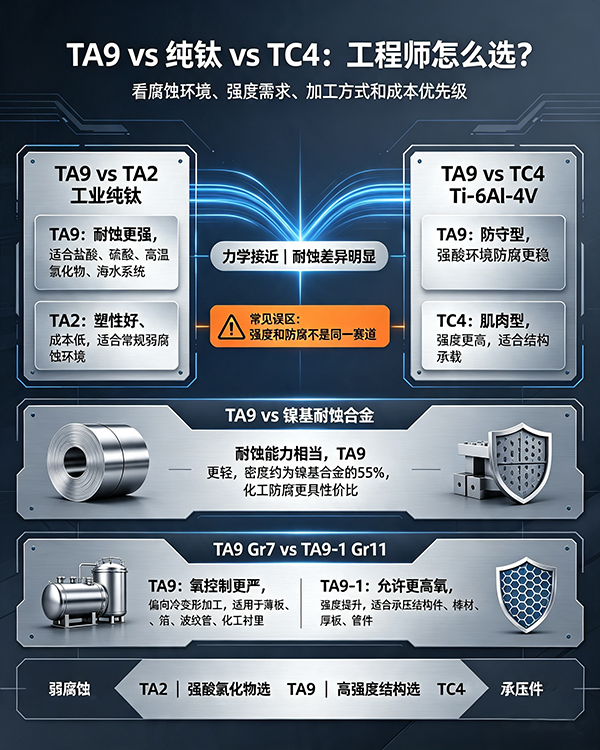

四、TA9 vs 纯钛 vs TC4：怎么选？

这是工程师最常问的问题。简单说：

TA9 vs TA2（工业纯钛）

力学性能：几乎一样，强度、塑性、密度都接近

耐蚀性：TA9 完胜，尤其在盐酸、硫酸等还原性酸和含氯离子环境中

工况建议：常规弱腐蚀环境用 TA2 够了；强酸、高温氯化物、海水系统直接上 TA9

TA9 vs TC4（Ti-6Al-4V）

强度：TC4 更强（~900 MPa vs ≥345 MPa）

耐蚀性：TA9 更强（强酸环境下TA9优势更大）

定位：TC4 是"肌肉型"，TA9 是"防守型"，完全不同的应用赛道

混淆这两个牌号是行业最常见的选材错误

TA9 vs 镍基耐蚀合金

耐蚀能力相当，但 TA9 重量更轻（密度仅为镍基合金的 ~55%），成本控制更优，是化工防腐领域的性价比标杆

TA9 （Gr7）vs TA9-1(Gr11)

二者钯Pd含量区间完全一致（0.12‑0.25%），核心差别是氧杂质上限不同，进而带来强度、塑性差异。 TA9氧控制严，偏向冷变形加工（薄板、箔、波纹管、冷成型件、化工衬里 ）。TA9-1允许更高氧，强度提升，适合承压结构件（棒材、厚板、管件、承压结构

五、TA9 的加工：好不好伺候？

结论：比绝大多数钛合金都好加工。

冷变形：与工业纯钛相当，弯卷、冲压不成问题

焊接：性能极佳，焊接接头保持高抗蚀性和力学稳定性。大型复杂防腐焊接容器，TA9 是首选

切削：硬度低，切削性优于 TC4。但毕竟是钛合金，建议使用钴基硬质合金或 CBN 刀具

热处理：700~800°C 退火即可，低温退火+时效可获得强度与韧性的最佳平衡

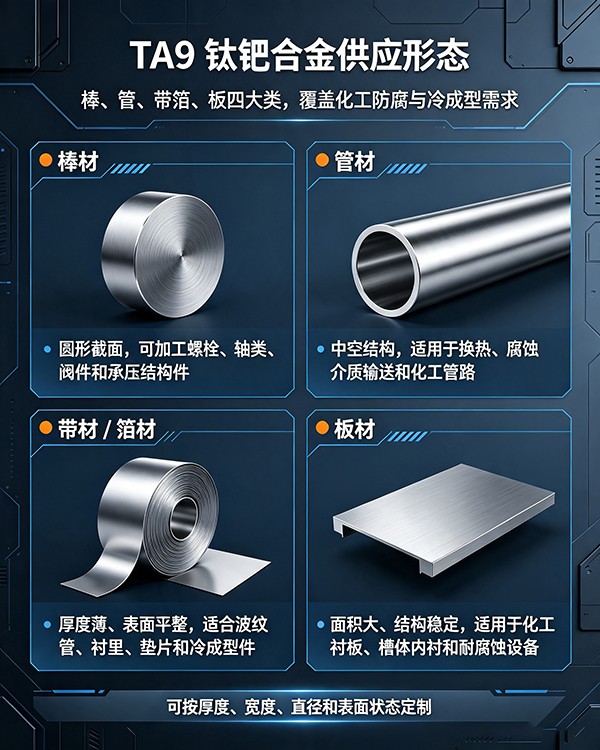

六、TA9 的产品形态

TA9 的供应形态覆盖棒、管、带（箔）、板四大类：

棒材：直径 10~200 mm，用于航空发动机部件、舰艇轴系、医疗器械管材：外径 6~200 mm，壁厚 0.5~20 mm，用于化工设备、海洋工程

带箔材：厚度 0.02~2 mm，用于飞机蒙皮、精密防腐构件

板材：厚度 1~50 mm，宽度可达 2500 mm，用于压力容器、舰船结构

从 0.02 mm 的箔材到 50 mm 的厚板，规格覆盖面相当宽。

七、选材避坑指南

最后说几个行业里常见的"坑"：

坑1：牌号搞混。TA9（Gr7） 和TA9-1（Gr11）氧含量不同，

坑2：只看强度。如果你的工况核心矛盾是腐蚀而非承载，用 TC4 是浪费钱且解决不了问题。TA9 才是对症下药。

坑3：忽视全生命周期成本。TA9 初始采购成本确实高于纯钛，但它能大幅降低维护频次、减少更换停工。算总账，TA9 往往更便宜。

坑4：忘了焊接后的耐蚀性。很多合金焊后耐蚀性断崖式下降。TA9 的焊接接头依然保持高抗蚀性，这对大型化工容器制造至关重要。

在材料选型的棋盘上，TA9 不是那个冲锋陷阵的"车马炮"，而是守住底线的"铁三角"。

约0.2% 的钯添加，换来的是 1000 倍的耐蚀提升、全寿命周期的安全冗余、以及工程师的安心睡眠。

如果你的项目里有"高温酸""氯离子""缝隙腐蚀"这些关键词，是时候认真考虑 TA9 了。
